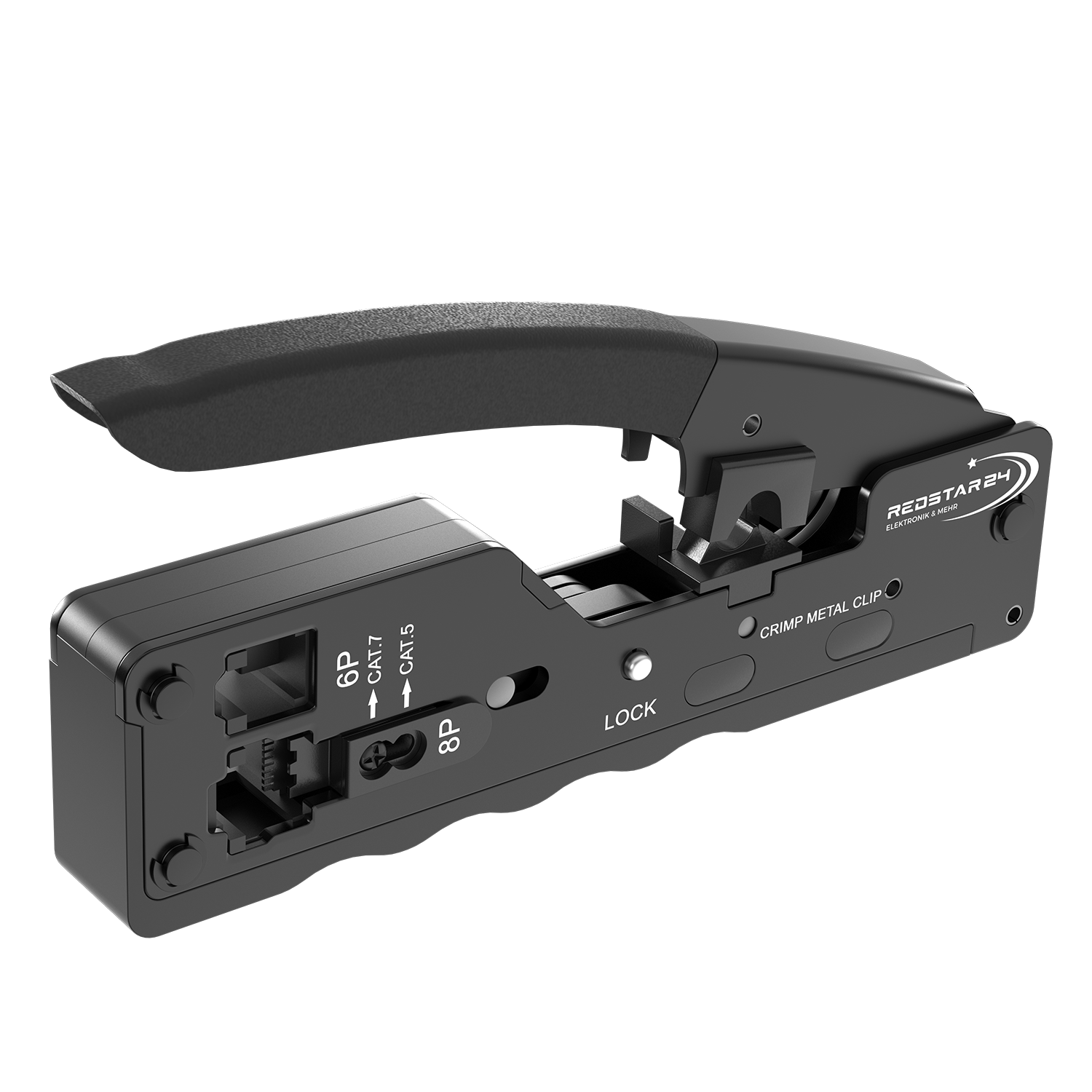

Pince à sertir RJ45 RedStar24 – Pince à sertir réseau pour connecteurs RJ45 et RJ11, compatible avec Cat5e, Cat6a, Cat7 et Cat8
Die RS0092 verbindet die Verarbeitung von RJ45-Netzwerksteckern und RJ11/12-Telefonsteckern in einem Werkzeug. Ihre kompakte Form passt in die Werkzeugausstattung für Anschluss- und Reparaturarbeiten.

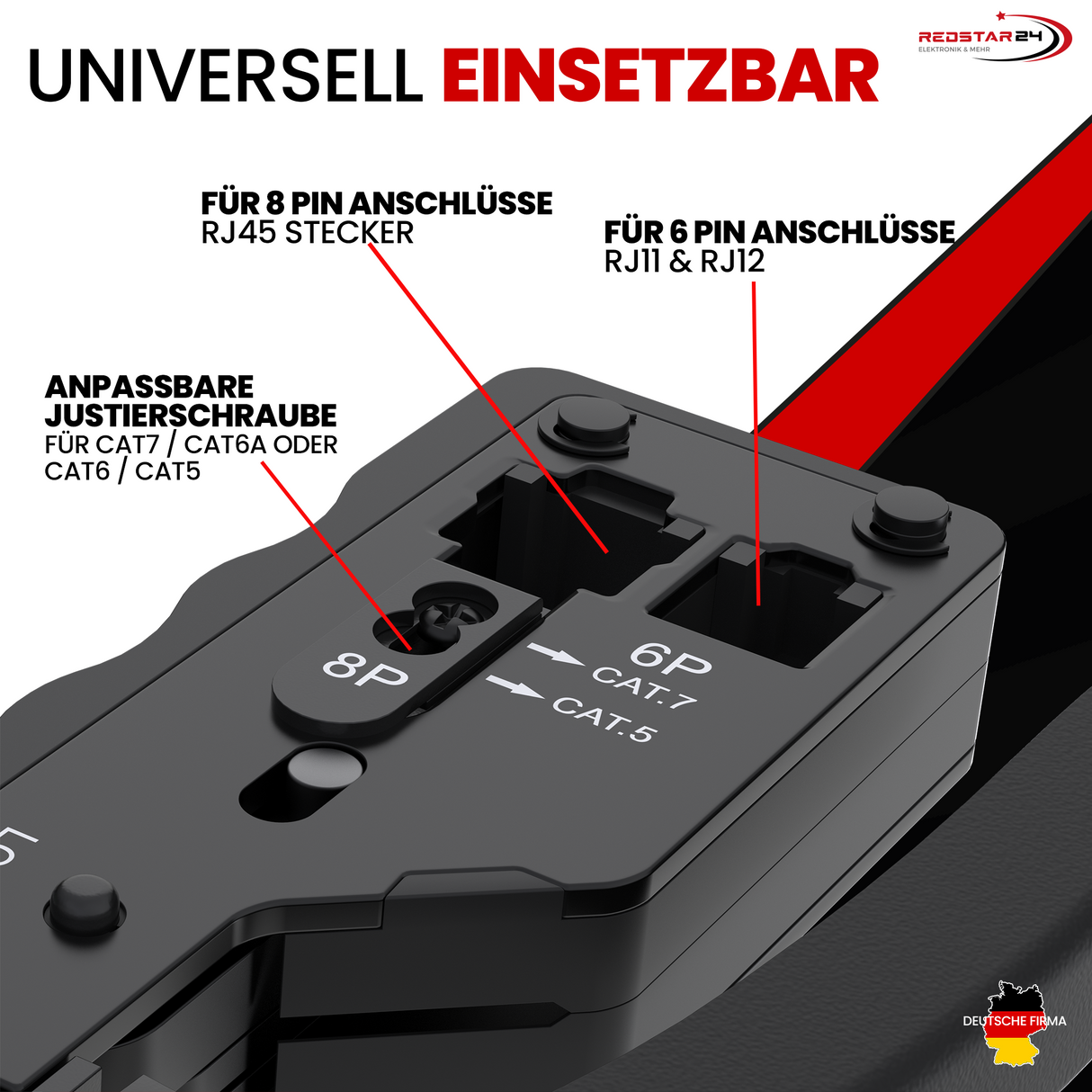

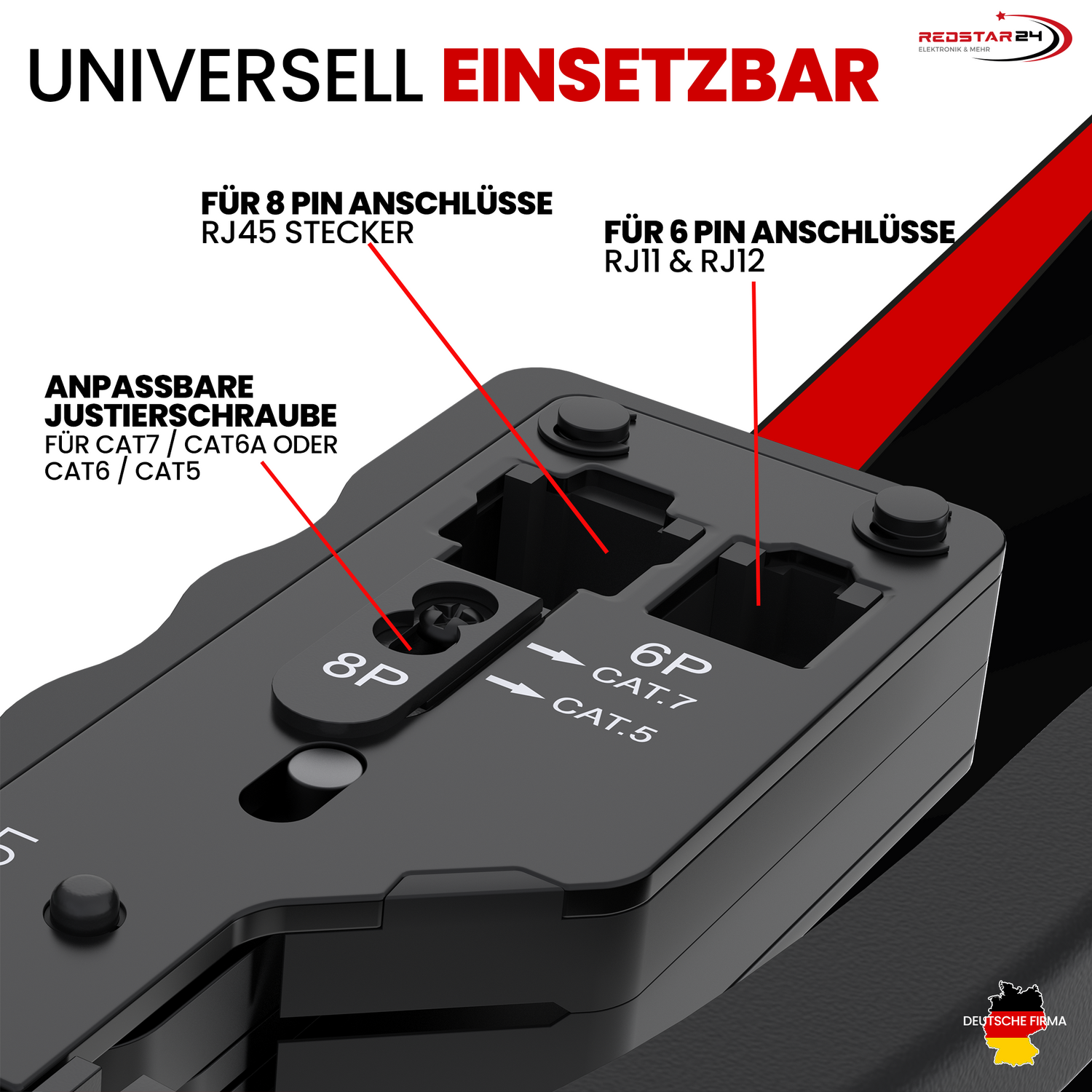

- Für passende RJ45-Modularstecker
- Auch für RJ11/12-Telefonstecker
- Für geschirmte und ungeschirmte geeignete Steckerbauformen
- Kompakte Bauweise für mobile Arbeiten
Référence: RS0092
Taxes comprises · Livraison
Le produit en détail
Les détails pour bien choisir
Technische Details
- Modell
- RS0092
- Werkzeugart
- Modularstecker-Crimpzange
- Anwendung
- Netzwerk- und Telefonkabel
- Geeignete Stecker

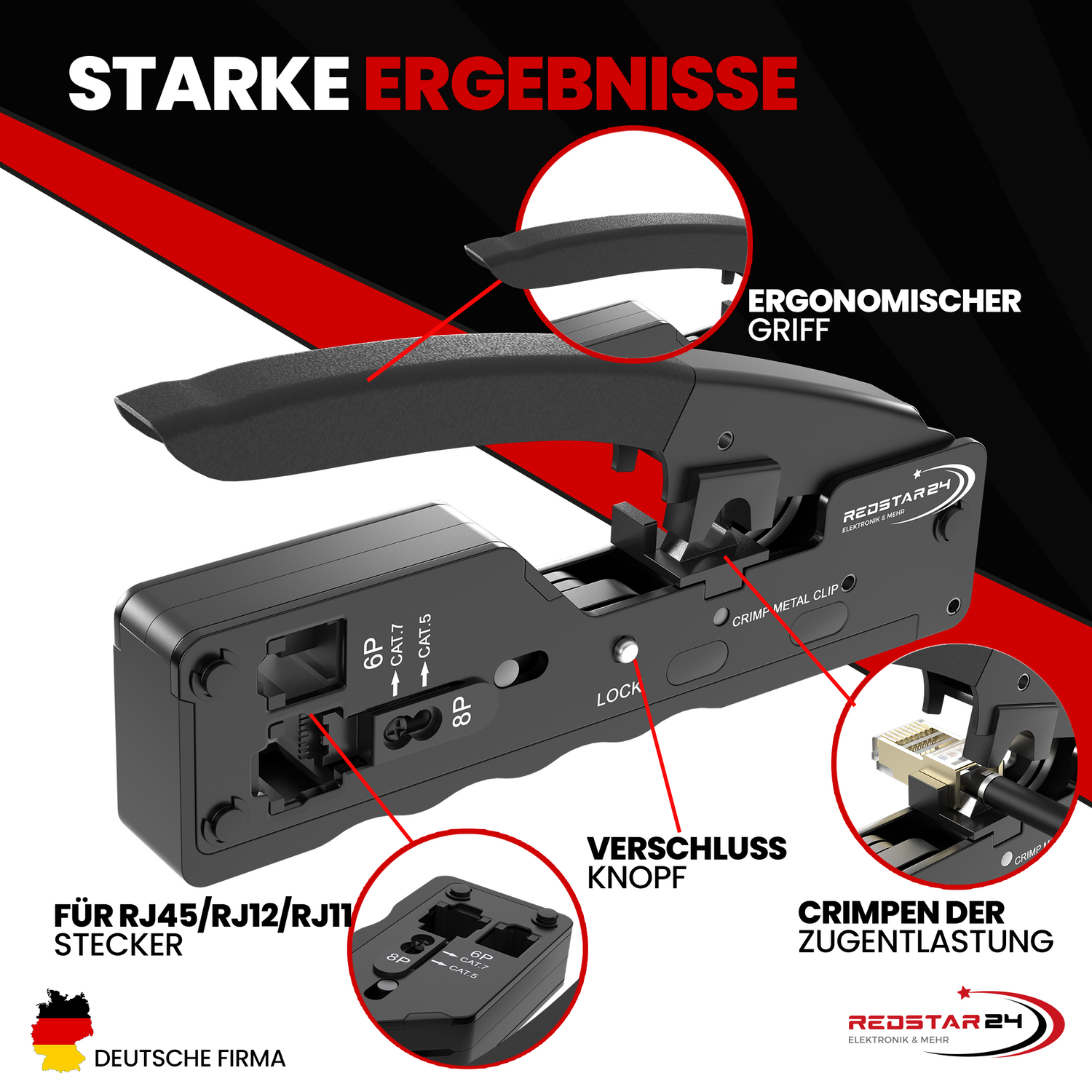

- Crimpausführung mit passender Zugentlastung
Anschlusskompatibilität und Auswahl
Wähle die Zange nach der Steckerkonstruktion. Die Kategorie eines Netzwerkkabels allein bestimmt nicht, ob sein Stecker in die Pressaufnahme passt. Werkzeuglose Feldstecker werden ohne diese Crimpzange montiert.
Prüfe vor dem Kauf, welche Modularstecker du verarbeiten möchtest und welche Pressgeometrie diese verlangen. RJ45 und RJ11/12 bezeichnen unterschiedliche Anschlussfamilien; innerhalb einer Familie können sich Gehäuse und Zugentlastung ebenfalls unterscheiden. Stimme außerdem Kabelmantel, Leiterart und isolierten Aderdurchmesser auf den Stecker ab. Ob ein Stecker geschirmt ist, entscheidet für sich allein nicht über die mechanische Passung zur Zange. Für Telefonkabel ist die am Gerät verlangte Belegung gesondert zu beachten. Eine äußerlich passende Modularsteckverbindung bestätigt noch nicht die richtige Zuordnung der Kontakte.
Montage und Anwendung

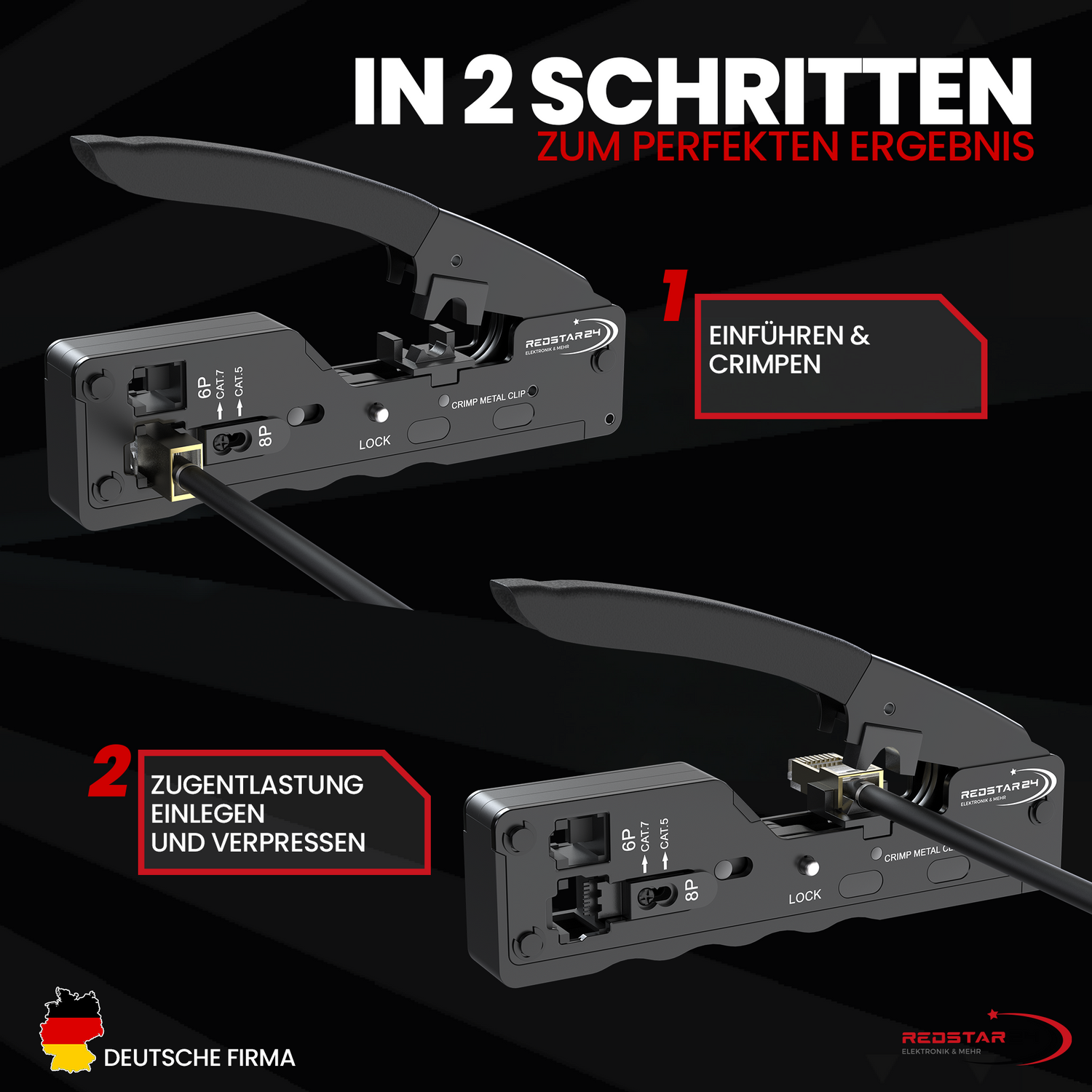

Bereite das Kabel entsprechend der Steckermontage vor und kontrolliere die Aderreihenfolge vor dem Verpressen. Setze den Stecker vollständig und passend ausgerichtet in die vorgesehene Aufnahme ein. Der Mantel sollte in der dafür vorgesehenen Zugentlastung liegen. Führe die Pressung nach der Werkzeuganleitung aus und kontrolliere anschließend die Kontakte sowie den mechanischen Sitz. Für eine saubere Verdrahtungsprüfung wird ein passender Kabeltester verwendet. Aus der Modellbeschreibung ergibt sich keine pauschale Freigabe für jedes Pass-Through-System; dessen besondere Anforderungen an Pressen und Abschneiden sind gesondert abzugleichen.
Lieferumfang
Eine Crimpzange RS0092.
